آسیاب PCD پنوماتیک SMC با مانیتور LCD گریتینگ خطی FAGOR
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xبسته | جعبه چوبی | پرداخت | T/T، M/T، D/D، L/C |
---|---|---|---|
کاربرد | برای سنگ زنی PCD/PCBN | نام محصول | آسیاب PCD با پنوماتیک SMC، گریتینگ خطی FAGOR، مانیتور LCD |
کلمه کلیدی | آسیاب PCD/PCBN | اندازه بسته بندی | 1850*2100*1650 میلی متر |
گارانتی | 2 سال | وضعیت | جدید |
برجسته | آسیاب PCD پنوماتیک SMC,آسیاب PCD گریتینگ خطی FAGOR,دستگاه آسیاب PCD مانیتور LCD |

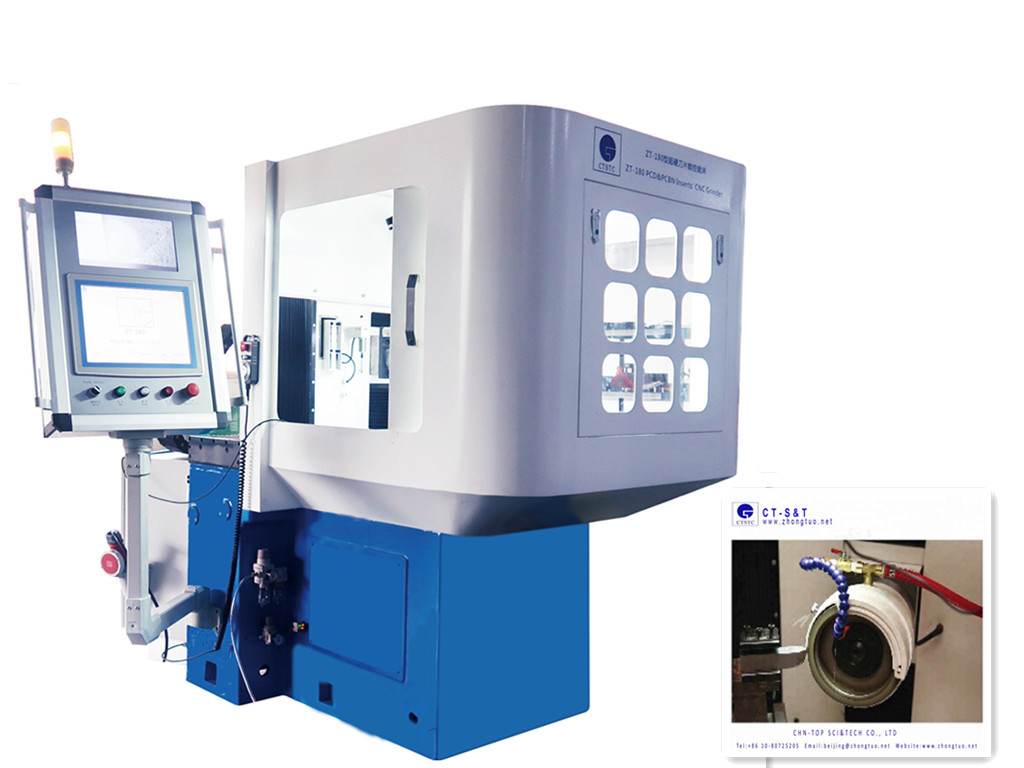

آسیاب PCD با پنوماتیک SMC، گریتینگ خطی FAGOR، مانیتور LCD
آسیاب CNC نوع ZT-180 عمدتا برای سنگ زنی برش های متعدد و قطعاتی مانند الماس مصنوعی، نیترید بور مکعبی و آلیاژ سخت و غیره استفاده می شود. برش های دقیق و با کیفیت بالا برای به دست آوردن نتیجه آسیاب خوب.
ویژگی های طراحی:
1، میانگین پیری طبیعی 18 ماه;
2، اسلاید خطی با وظیفه سنگین و دقیق SCHNEEBERGER را اتخاذ کنید
دستگاه 3، 5 محور NC و 2 متصل.
4، مکانیسم چرخش با استفاده از پیچ توپ توسط یک موتور سروو
5، سیستم پنوماتیک ژاپنی SMC
6، گریتینگ خطی و انکودر زاویه ای این مدل FAGOR می باشد

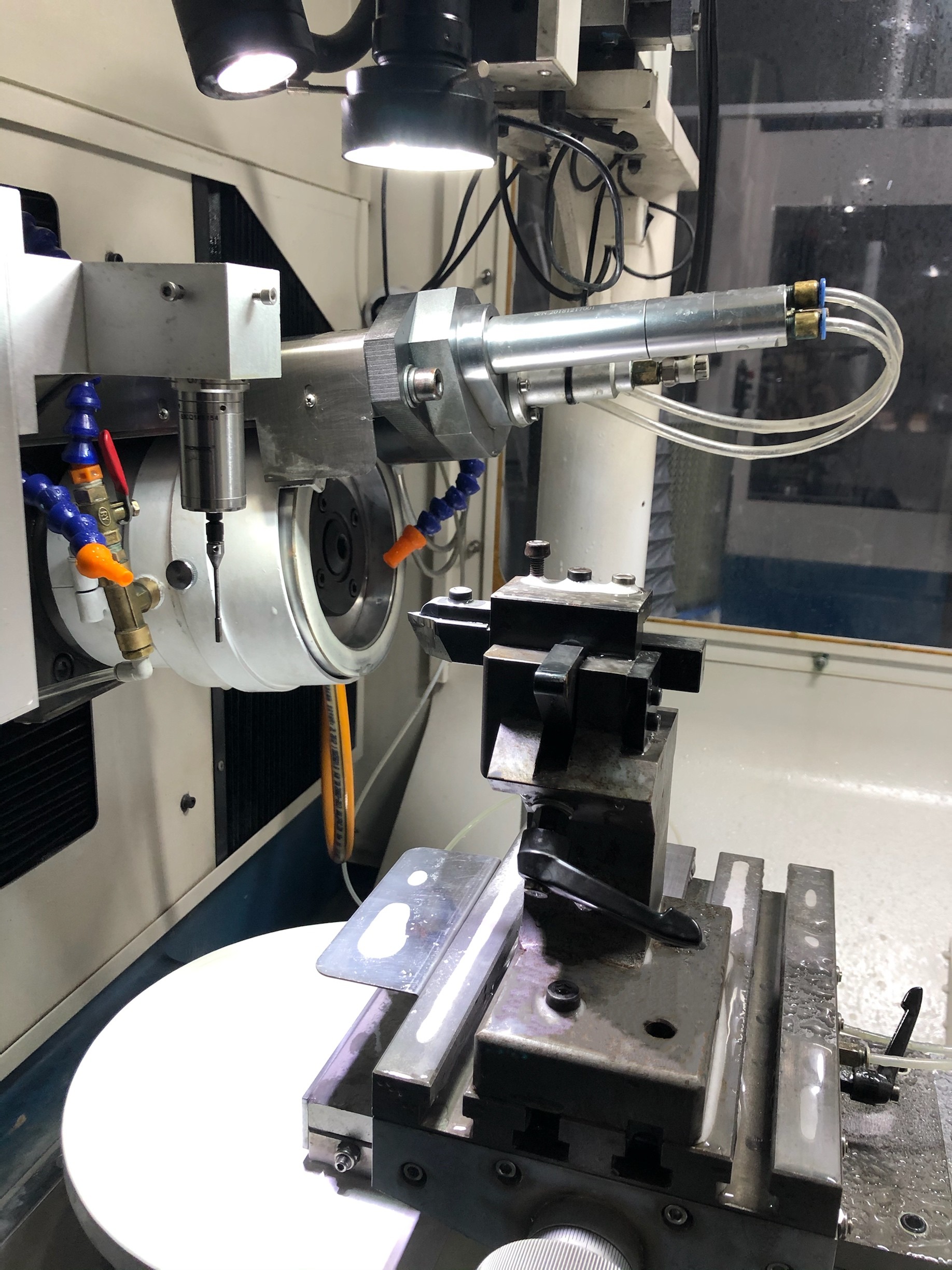

7، دوربین با مانیتور LCD، نظارت آنلاین در زمان واقعی
8، سیستم نوری قابل تنظیم از بزرگنمایی 7-45 حتی شعاع 0.05 را می توان آسیاب و بازرسی کرد.
پارامترهای فنی
شعاع نوک | نامحدود |
فشار سنگ زنی | 0-450N (قابل تنظیم) |
سرعت اسپیندل | 0-4200 RPM (قابل تنظیم) |
اندازه چرخ سنگ زنی | 150*40*40 میلیمتر (D*H*T) |
فرکانس نوسان چرخ سنگ زنی | 0-45 در دقیقه (قابل تنظیم) |
فاصله نوسان چرخ سنگ زنی | 0-40 میلی متر (قابل تنظیم) |
تنظیم ارتفاع چرخ سنگ زنی | 140 میلی متر |
محدوده سفر چرخ سنگزنی | 400 میلی متر |
شیب چرخ سنگ زنی | -13 تا 24 درجه |
زاویه چرخش جدول متقاطع | 270 درجه |
اندازه جدول صلیب | 210mm*160mm با شیارهای 4T |
بازخوانی گریتینگ های خطی | 0.001 میلی متر |
قدرت اسپیندل | 2.2 کیلو وات |
بعد، ابعاد، اندازه | 1850*2100*1650mm (L*H*W) |
وزن خالص | 2080 کیلوگرم |
توجه:
1. هنگام تزریق روغن به مخزن، نشانگر موقعیت حد بالایی را فشار دهید تا از تزریق بیش از حد جلوگیری شود.
2. از روغن تازه استفاده کنید.(نفت سفید، بنزین، آب و سایر مایعات ممنوع است.)
3. از روغن مخلوط برای گریدهای مختلف استفاده نکنید، در غیر این صورت رسوب تولید می شود، خرابی مکانیکی رخ می دهد.
4. فیلتر ورودی شکسته یا حذف شده، خاک را به مخزن می آورد، شکست مکانیکی در طول عملیات اتفاق می افتد.
5. پمپ روانکاری از محصولات لاستیکی و پلاستیکی یا سایر مواد غیر فلزی استفاده می کند، از روغن خورنده برای جلوگیری از آسیب خوردگی استفاده نکنید.
6. همان منبع تغذیه را با توضیحات محصول نگه دارید.
7. مطمئن شوید که کرم پس از روشن کردن منبع تغذیه کار می کند.
8. به منظور حذف هوا و گرد و غبار در لوله، چرخ محدود دسته را بکشید و پس از تطبیق سیستم لوله کشی، تمام روان کننده را پر کنید.
9. بدون روغن در مخزن، خرابی مکانیکی پس از دور آرام طولانی اتفاق می افتد و باعث شکسته شدن قطعات می شود.
10. هنگام نصب باید به زمین متصل شود.
11. دسته چرخ حد را از بالا به پایین فشار ندهید.
12. تعمیر و نگهداری برای کار معمولی در دسترس است.
