سیستم کنترل CNC دستگاه سنگ زنی الماس V Cut PCD Grinder
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تایپ کنید | CNC | مدل شماره | ZT-90V |
|---|---|---|---|
| نام تجاری | CHN-TOP | کاربرد | تیغه الماس برش V، تیغه PCD و تیغه اره دیگر |
| نام | ماشین سنگ زنی الماس سیستم کنترل CNC V Cut PCD آسیاب | ||
| برجسته | آسیاب PCD CNC V Cut,دستگاه سنگ زنی الماس CNC,دستگاه سنگ زنی الماس برش V |
||
می توانید محصولات مورد نیاز خود را علامت بزنید و در صفحه پیام با ما ارتباط برقرار کنید.
| Radius Tip | 0-70mm | |
|---|---|---|
| Grinding pressure | 0-450N Adjustable | |
| Spindle speed | 0-4200RPM adjustable | |
| Grinding wheel size | 150*40*40mm (D*H*T) | |
| Grinding wheel oscillation frequency | 0-45/min adjustable | |
| Grinding wheel oscillation distance | 0-70mm adjustable | |
| Grinding wheel height adjustment | 140mm | |
| Image system resolutionnge | 1280*960 | |
| Image system pixel | 3.75μm*3.75μm | |
| Optical lens object distance | 300mm | |
| Magnification | 45-250 times | |
| CNC division axis resolution | 8arcmin | |
| CNC Y axis resolution | 0.01° |
توضیحات محصول

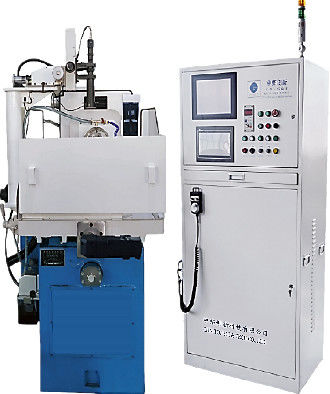

ماشین سنگ زنی الماس سیستم کنترل CNC V Cut PCD آسیاب
مشخصات پرامتر ZT-90CNC/V
| وضوح سیستم تصویر | 1280*960 |
| پیکسل سیستم تصویر | 3.75μm*3.75μm |
| فاصله جسم لنز نوری | 300 میلی متر |
| بزرگنمایی | 45-250 بار |
| وضوح محور تقسیم CNC | 8 قوس دقیقه |
| وضوح محور تغذیه CNC | 0.001 میلی متر |
| وضوح محور Y CNC | 0.01 درجه |
| فشار سنگ زنی | 0-450N (قابل تنظیم) |
| سرعت چرخ سنگ زنی | 0-4200 RPM (50HZ) |
| اندازه چرخ سنگ زنی | 125D×40H×40T |
| فرکانس نوسان چرخ سنگزنی | 0-45/min (قابل تنظیم) |
| فاصله نوسان چرخ سنگزنی | 0-40 میلی متر (قابل تنظیم) |
| تنظیم ارتفاع چرخ سنگ زنی | 140 میلی متر |
| محدوده حرکت چرخ سنگ زنی | 170 میلی متر |
| شیب چرخ سنگ زنی | -13°-+24° |
| زاویه چرخش میز متقاطع | 0-270 درجه |
| بازخوانی توری های خطی | 0.001 میلی متر |
| قدرت اسپیندل | 2.2 کیلو وات |
| اندازه دستگاه | 1200 (L) × 1168 (H) × 1530 (W) میلی متر |
امکانات
-
1. تمام لوازم جانبی دستگاه ریخته گری و ریخته گری به طور متوسط 24 ماه پیری طبیعی دارند که استحکام و پایداری بالایی دارد.
2. سر سنگ زنی یک دوک به بالا به پایین و زاویه قابل تنظیم است، که در سرعت بالا دقت بالا دارد.
3. سیستم های پنوماتیک وارداتی از SMC ژاپن، میز کار تغذیه سریع و خروجی خوراک با آسیاب انعطاف پذیر.
4. تمام سیستم کنترل CNC نرم افزار خود تحقیق و توسعه است، CCD تعبیه شده و سیستم اندازه گیری، تمام سنسورها، کنترل سروو سیستم کنترل بسته هستند تا از دقت و پایداری آن اطمینان حاصل شود.
5. از یک فناوری بصری جدید، اندازه گیری آنلاین، سنگ زنی خودکار در کل فرآیند استفاده کنید.
و پارامترهای حافظه خودکار، زنگ کد خطا، بهره وری بیشتر و کارآمد.
6. فقط یک بار اتصال، سپس سنگ زنی خودکار از نوک اول تا آخر با کارایی و قوام بالاتر
7. ماشین با فلنج تقسیم CNC با دقت بالا، تشخیص دقیق.
پارامترهای فنی
آسیاب ZT-90V تجهیزات ویژه ای است که بر روی ابزارهای V-Cut الماس و برخی تیغه های اره تمرکز دارد.همچنین می تواند ابزار کاربید را نیز آسیاب کند.این مدل در دستگاه سنگ زنی الماس اصلی ZT-90 با محور کنترل CNC بهبود یافته است.
یک بار اتصال می تواند کار سنگ زنی را به طور خودکار به پایان برساند که دقت بالایی دارد.ورودی و خروجی خودکار خوراک، تقسیم بندی و اندازه گیری به طور خودکار مقیاس می شود.نرم افزار از رکورد تنظیم پارامتر پشتیبانی می کند و می تواند به صورت خودکار نیز به نکته بعدی تبدیل شود.
این کد خطا توسط نرم افزار تشخیص داده می شود.این مدل به طور گسترده برای ابزار V-Cut برد PCB، تیغه های چوبی و سایر ابزار الماس یا کاربید از این نوع استفاده می شود.
میز کار
نمونه های سنگ زنی
نمای کارخانه
محدوده کسب و کار:
دستگاه لحیم کاری خلاء
آسیاب CNC/دستی برای ابزارهای PCD/PCBN
دستگاه برش / حکاکی لیزری، دستگاه لپینگ
توزیع جهانی PCD/PCBN Blanks، تولید مواد PCD با کیفیت بالا
خدمات ماشینکاری برای برش لیزری، پولیش، لحیم کاری، تراشه شکن مواد بسیار سخت
لوازم جانبی برای ساخت ابزارهای برش (روغن آگلوتینانت، چوب پانسمان، خمیر خلاء)
